Adex Comfort 06
Určení:
Regulátor ADEX Comfort 06 je určen
pro ústřední vytápění s plynovými kotli nebo kotli
na dřevo. Je vhodný zvláště pro rodinné domky, malé a
střední objekty. Uplatní se zejména tam,
kde je požadován efektivní celoroční automatický provoz
kotelny.
Funkčně i provedením navazuje na regulátor ADEX Comfort 03.
Typové vlastnosti:
- ovládá směšovací ventil
- ovládá kotel a čerpadlo
- zajišťuje ochranu kotle podle teplot na výstupu i vratu kotle
- v letním režimu pravidelně procvičuje čerpadlo a směšovací ventil
- může pracovat s venkovním čidlem
Regulátor je vybaven čtyřmi nastavovacími prvky, přístupnými obsluze:
Teplota topné vody při vypnutém PT (TMIN)
Teplota topné vody při sepnutém PT (TMAX)
Mezní teplota kotlové vody (KMAX)
Cílená teplota vratné kotlové vody (TVC)
Různé způsoby regulace topného okruhu:
Regulace podle vnitřní teploty: K regulátoru lze
použít libovolný pokojový termostat.
Každý si může zvolit pokojový termostat podle individuálních požadavků a potřeb.
Při použití pokojového termostatu Honeywell řady CM nabízí
regulátor komfort
na úrovni adaptivních systémů regulace.
Regulace podle venkovní teploty: Nové, zcela ojedinělé a velmi snadné nastavení regulátoru,
které zvládne každý člen rodiny. Není třeba znát žádné topné křivky. Stačí
nastavit maximální
teplotu v topení pro kruté mrazy a minimální teplotu pro teplé dny. Ostatní zařídí regulátor.
Regulace podle vnitřní a venkov
ní teploty: Slučuje a násobí výhody předešlých způsobu regulace.Zajišťuje maximální tepelnou pohodu s minimálními nároky na obsluhu. Zapomenete na to, že máte nějakou regulaci.
Regulace kotlů na plyn i na tuhá paliva: Regulátor je vybaven
funkcemi pro ochranu kotlů na tuhá paliva. Lze jím řídit topné systémy
s trojcestným i čtyřcestným ventilem, systémy se záložním kotlem na plyn nebo
elektriku i systémy s akumulační nádrží.
Volba způsobu regulace topného okruhu se provádí blokovým přepínačem.

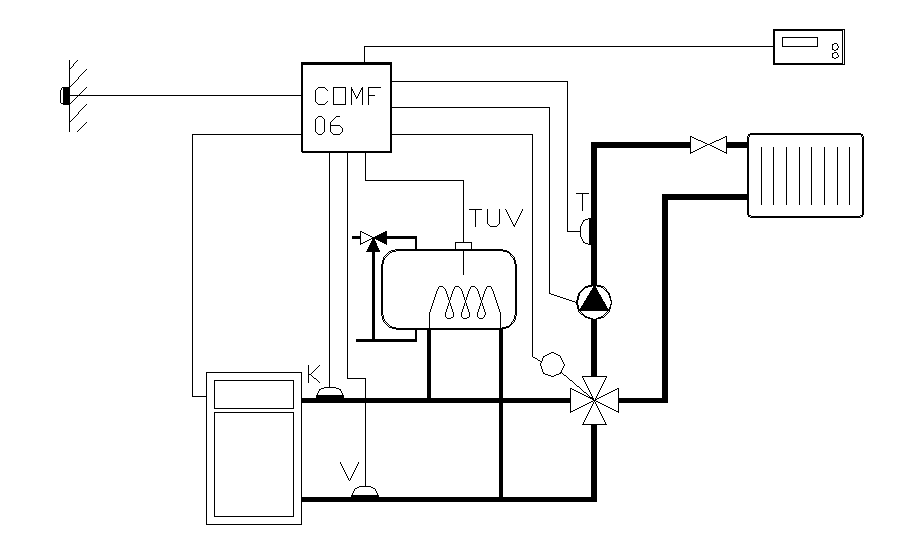

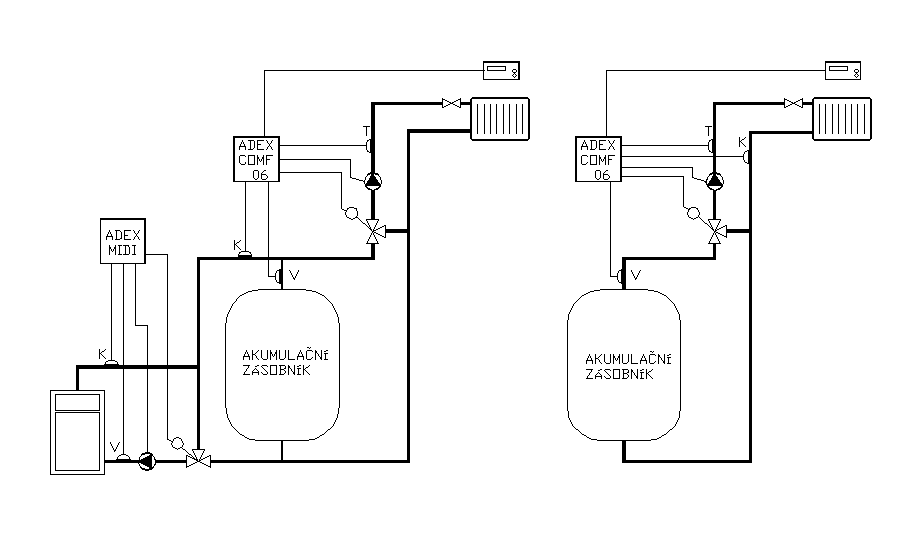

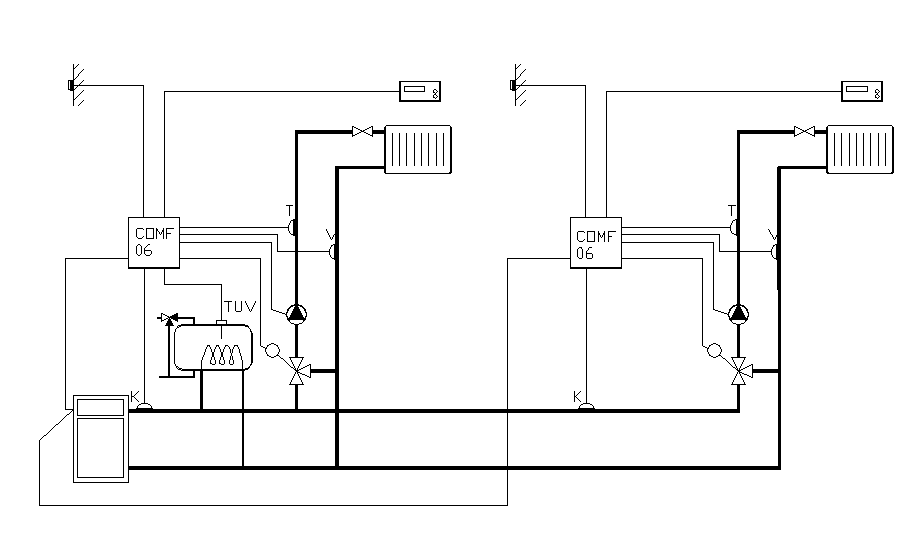

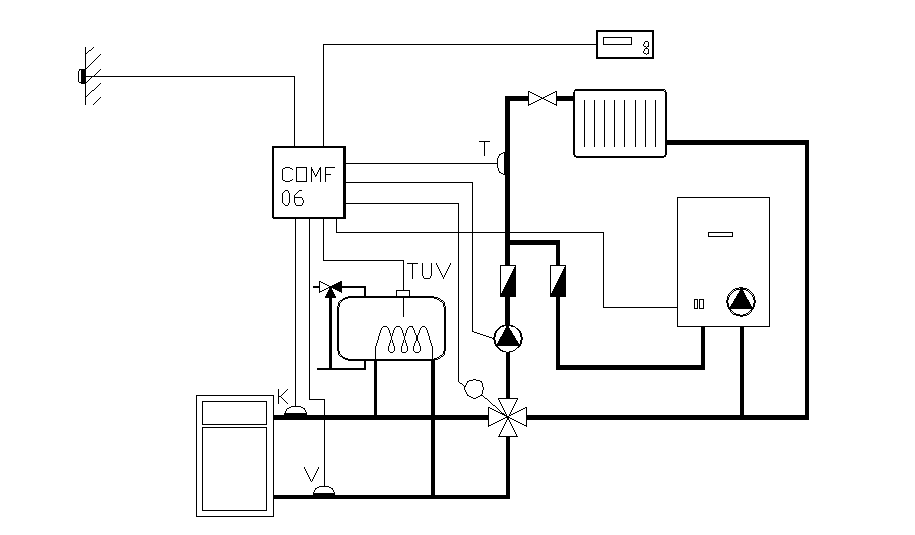

Typické aplikace regulátoru ADEX Comfort 06:

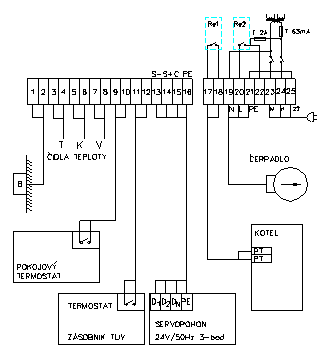

Elektrické zapojení:
Technické parametry:
Napájení: 230V/50Hz
Příkon: max. 10 VA
Teplotní čidla T,K,V: ADEX C (element KTY110, 2000ohmů/25°C)
Vstupy PT, TUV: bezpotenciálový spínací kontakt
Výstup pro servopohon: 24V/50Hz, 5VA, 90°/120÷150sec.
Výstup pro kotel: spínací kontakt 3A/250V
Výstup pro čerpadlo: 230V/50Hz,
max. 300VA
Rozměry: 140 x 190 x 58 mm
Součástí dodávky jsou tři příložná čidla T,K,V
včetně montážního příslušenství.
Čidlo venkovní teploty ADEX B není součástí základní dodávky.
Regulátor je dodáván se síťovou flexošňůrou.
Elektrické zapojení a technické parametry jsou shodné s regulátorem ADEX Comfort 03.
